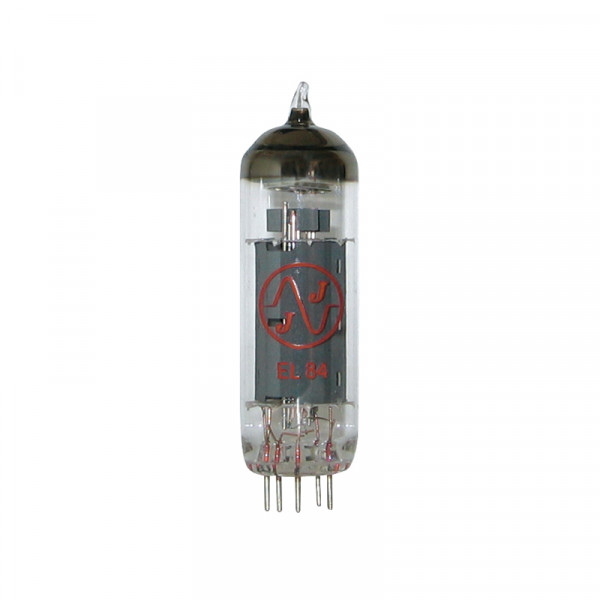

JJ Endstufenröhre EL84/6BQ5

R. F. OUTPUT PENTODE. Uf = 6,3 V, If = 0,760 mA. Charakteristik: Ua = 250 V, Ug2 = 250 V, Ug1 = -7,3 V, Ia = 48 mA, Ig2 = 5,5 mA, S = 11,3 mA/V, Ri = 40 kOhm, µg1/g2 = 19. Class A1 amplifier: Ua = 250 V, Ug2 = 250 V, Rk = 135 Ohm, Ia = 48 mA, Ig2 = 5,5 mA, Ra = 5,2 kOhm, Ug1eff (50 mW) = 0,3 V, Ug1 eff.(N) = 4,3 V, N (10%)1) = 5,7 W, N 2) = 6 W, 1) Ug1 fest fixed grid bias, 2) Ig1 +0,3 µA. Grenzwerte: Ua = 300 V, Wa = 12 W, Ug2 = 300 V, Wg2 = 2 W, Ug1 = -100 V, Ik = 65 mA, Rg1 = 1 MOhm for automatic bias, Rg1 = 0,3 MOhm for fixed bias, Uk/f = 100 V. Kapazitanz: cg/k = 10 pF, ca = 5,1 pF, cg/a = 0,6 pF, cg1f = 0,15 pF. Maße (H/H mit Pins x Ø): 71,4/77,8 x 22 mm
